Двухканальные микроволновые датчики уровня РСУ-2 и РСУ-2А.


Краткое описание для печати. Разрешительная документация. Авторское свидетельство Роспатента.

  Приборы предназначены для контроля двух близкорасположенных пороговых уровней неабразивных сыпучих продуктов (зерновое и незерновое растительное сырьё, мука, комбикорм, неагрессивные порошковые смеси, цемент, известь, стройматериалы и т. д.). Применяются на весовых бункерах, охладительных колонках линии гранулирования комбикормов и т. д. При достижении продуктом нижней границы срабатывает первый канал прибора. Это может использоваться для включения разгрузки бункера. Если уровень продолжает расти, сработает второй канал, останавливающий подачу.

   РСУ-2 [см. паспорт] питается от промышленной сети переменного тока (~187-242 В, 49-51 Гц), а РСУ-2А [см. паспорт] – от постоянного напряжения 21-27 В.

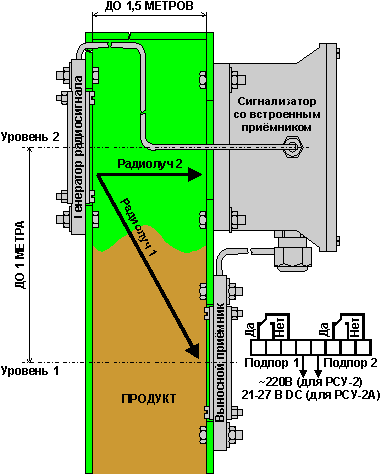

   Принцип действия датчиков показан на рисунке. Микроволновый генератор излучает широкий радиолуч в направлении двух приёмников. Когда продукт достигает приёмника, уровень сигнала на его выходе резко падает и соответствующий канал датчика срабатывает "на подпор".

  Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он работал сквозь слой налипшего материала. Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нём металлических примесей и т. д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов). Поэтому прибор легко настроить так, чтобы он не давал ложных срабатываний на пыль, налипание, "залегание" продукта на сходах и т. д.

  Монтаж модулей ведется непосредственно на стенки бункера (продуктопровода), в которых необходимо подготовить установочные отверстия. Связь модулей со вторичным прибором осуществляется по коаксиальным кабелям, входящим в комплект поставки.

Двухканальный датчик уровня сыпучих продуктов. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Ширина (диаметр) бункера до 1,5 м
Количество каналов контроля уровня 2
Расстояние между уровнями до 1 м
Рабочая частота от 9,8 до 10,2 ГГц
Потребляемая мощность, не более 2 Вт
Выходной сигнал каждого канала перекидной контакт реле
Нагрузка каждого канала до 250 В, до 2 А
Задержка на переключение реле для каждого канала регулируемая от 1 до 20 с
Тип задержки (переключаемый) на включение/ на выключение/ симметричная
Излучаемая мощность, не более 0,01 Вт
Температурный диапазон от -40 до +40OС
Исполнение по ГОСТ 14254-96 выносных модулей IP65
сигнализатора IP54
Габариты выносных модулей 111х91х25 мм
сигнализатора 121х163х90 мм
Масса комплекта, не более 1,2 кг
